Connect & protect
Ideal für die Kontaktierung von Sicherungen

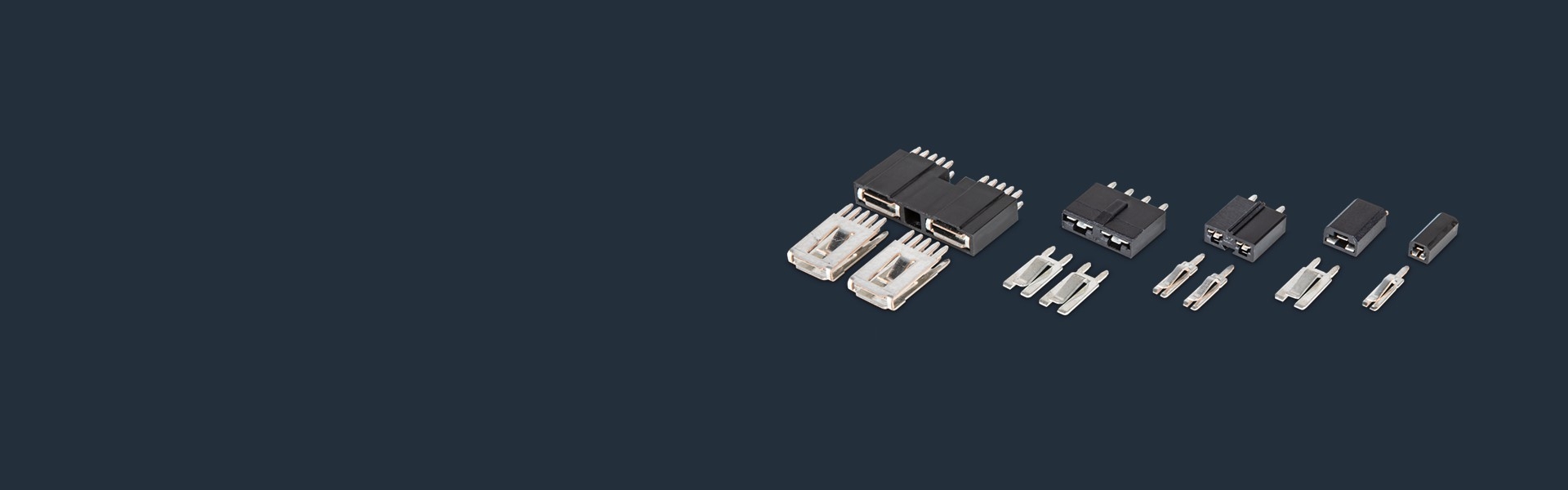

PowerSocket Fuse sind Sicherungssockel von Würth Elektronik ICS für die Montage auf Leiterplatten. Die Sockel ermöglichen eine wartungsfreundliche Kontaktierung der Sicherungen mit der Leiterplatte. Sie sind grundsätzlich für die Einpresstechnik konzipiert und eignen sich für 12-V-, 24-V- und 48-V-Anwendungen.
Durch die massive Einpresstechnik sind die PowerSocket Fuse optimal mit der Leiterplatte verbunden und dadurch äußerst vibrationsfest. Das Kunststoffgehäuse erleichtert das Einpressen der PowerSocket Fuse in die Leiterplatte, da es eine Auflagefläche für die Einpresswerkzeuge bietet. Zusätzlich werden die Kontakte geschützt.
Produktübersicht PowerSocket Fuse (PDF)
PowerSocket Fuse Varianten
Verarbeitungsmöglichkeiten für PowerSocket Fuse
MPFT (Massive Press Fit Technology)
Bei der massiven Einpresstechnik werden massive Pins in eine elektrisch durchkontaktierte Bohrung der Leiterplatte eingepresst. Aufgrund ihrer hervorragenden mechanischen und elektrischen Eigenschaften eignen sich vor allem die Powerelemente in Einpresstechnik für den Einsatz unter schwierigen Bedingungen wie z.B. hohen Temperaturschwankungen oder Vibrationen. Beim Einpressprozess entsteht eine leistungsfähige, gasdichte Kaltschweißverbindung mit einem Übergangswiderstand von wenigen μOhm. Somit wird eine sehr hohe Stromtragfähigkeit durch niederohmige Kontaktstellen gewährleistet.
Ausführung der Leiterplatten
Die Leiterplatten sind entsprechend der IPC A 600 in der jeweils gültigen Ausgabe auszuführen. Bei der massiven Einpresstechnik sind die Leiterplatten entsprechend der Würth Elektronik ICS Press-fit-Spezifikation auszuführen. Auf Bohrdurchmesser und Kupferdicken ist besonders zu achten.
