Einpresswerkzeuge für
LF PowerPlus 2.0
Einpresswerkzeuge für
LF PowerPlus 2.0
Verarbeitungshinweise und Verwendung von Einpresswerkzeugen für LF PowerPlus 2.0 Powerelemente
Hier findest du alle Hinweise und Anleitungen für die Verwendung von Einpresswerkzeugen bei der Montage von LF PowerPlus 2.0 Powerelementen. Für die optimale Verarbeitung von LF PowerPlus 2.0 Powerelemente ist das entsprechende Einpresswerkzeug notwendig.
Daher sind auf dieser Hinweisseite Informationen zu folgenden Inhalten zu finden:

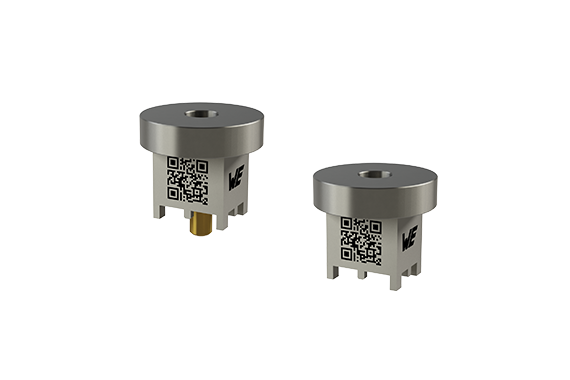

Das passende Einpresswerkzeug für jeden LF PowerPlus 2.0 Artikel
Hinweise für die Verwendung des Einpresswerkzeugs
- Zum Einpressen nur geeignete Einpresswerkzeuge verwenden.

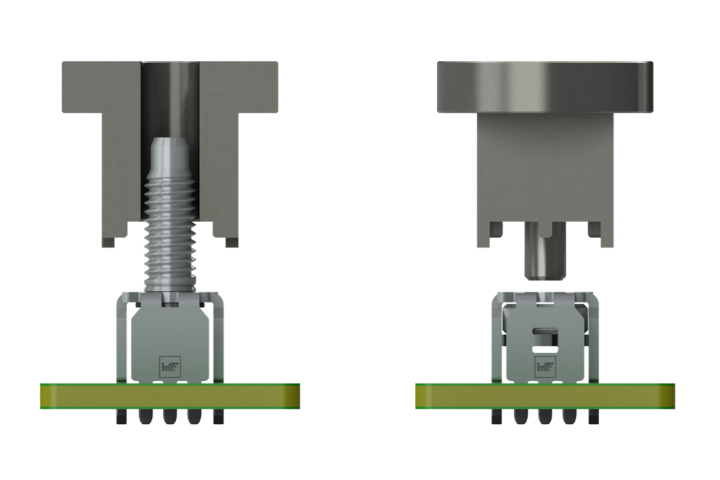

- Die Zapfen des Einpresswerkzeuges müssen in die Aussparungen der Schultern der LF PowerPlus 2.0 Powerelemente gedrückt werden.
- Bei LF PowerPlus 2.0 Powerelementen mit Gewindestift muss der Oberstempel um das Maß des Gewindestiftes ausgespart werden.
- Bei LF PowerPlus 2.0 Buchsenversionen hat der Pin im Einpresswerkzeug keine Pressfunktion, sondern dient nur als Führung.
- Es darf kein Druck auf die Anschraubfläche und den Gewindestift ausgeübt werden.
- Zwischen Leiterplatte und Pinsockel wird ein Abstand von 0,5 mm empfohlen.
- Bei 3,2 mm Leiterplatten sind die Bohrungen größer auszuführen (Bohrbild beachten).
- Bei doppelseitiger Verwendung ist das kleinere Powerelement zuerst einzupressen.
Du benötigst ein Einpresswerkzeug?
Du benötigst ein Einpresswerkzeug?
Du möchtest das Einpresswerkzeug für LF PowerPlus 2.0 bestellen? Dann wende dich an deinen zuständigen Vertriebsmitarbeiter oder sende uns eine Anfrage über das Kontaktformular oder den Live Chat.
